Amplitude Modulation (AM): Sejarah, Prinsip Kerja, Persamaan Matematis, dan Aplikasi

Amplitude Modulation (AM) adalah salah satu teknik yang penting dalam dunia komunikasi. Dengan menggunakan prinsip perubahan amplitudo gelombang pembawa, AM memungkinkan transmisi informasi audio atau data melalui gelombang radio. Mari kita jelajahi sejarah, prinsip kerja, dan persamaan matematis yang mendasarinya.

Sejarah

Pada awal abad ke-20, Guglielmo Marconi berhasil mengirimkan sinyal radio melintasi lautan Atlantik yang menandai awal dari era komunikasi nirkabel. Teknik pertama yang digunakan adalah transmisi amplitudo konstan, di mana intensitas sinyal radio tetap stabil. Namun, hal tersebut memiliki keterbatasan dalam hal jangkauan dan kepekaan terhadap gangguan.

Pada tahun 1901, Reginald Fessenden memperkenalkan konsep AM yang revolusioner. Dengan memodulasi amplitudo gelombang pembawa dengan sinyal suara atau data, Fessenden memungkinkan untuk mengirimkan informasi lebih jauh dan dengan kualitas yang lebih baik.

Prinsip Kerja

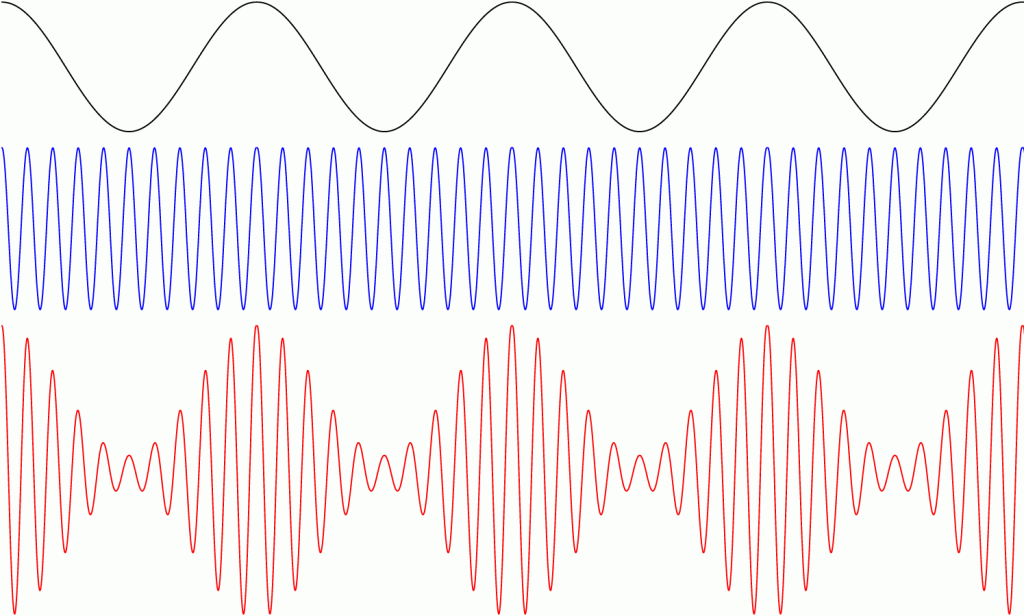

Prinsip kerja AM sebenarnya cukup sederhana namun efektif. Gelombang pembawa dengan amplitudo dan frekuensi tertentu digunakan untuk membawa informasi. Proses modulasi AM melibatkan perubahan amplitudo gelombang pembawa sesuai dengan amplitudo sinyal informasi yang ingin ditransmisikan.

Secara umum, modulasi amplitudo (AM) direalisasikan dengan menggunakan beberapa komponen dasar dalam sebuah sistem pemancar radio. Berikut adalah komponen-komponen yang umumnya digunakan:

1. Oscillator: Oscillator digunakan untuk menghasilkan gelombang pembawa dengan frekuensi yang diinginkan. Oscillator ini biasanya berupa osilator kristal yang stabil atau osilator sinusoidal.
2. Modulator: Modulator adalah komponen yang bertugas mengubah amplitudo gelombang pembawa sesuai dengan amplitudo sinyal informasi yang ingin ditransmisikan. Modulator dapat berupa modulator analog atau modulator digital, tergantung pada aplikasi dan teknologi yang digunakan.
3. Penguat: Penguat digunakan untuk menguatkan sinyal informasi sebelum dicampur dengan gelombang pembawa. Penguat ini memastikan bahwa sinyal informasi memiliki amplitudo yang cukup untuk mempengaruhi amplitudo gelombang pembawa.
4. Filter: Filter digunakan untuk membersihkan sinyal keluaran dari komponen-komponen yang menghasilkan harmonik atau noise yang tidak diinginkan.
5. Antena: Antena digunakan untuk mengirimkan sinyal modulasi yang sudah dimodulasi ke ruang udara atau media transmisi lainnya.
6. Sumber Daya: Sistem pemancar juga memerlukan sumber daya yang stabil untuk mengoperasikan semua komponen dengan benar. Ini bisa berupa sumber daya listrik dari jaringan atau sumber daya baterai jika sistem pemancar tersebut bergerak.

Dalam implementasi yang lebih kompleks, seperti pada pemancar radio komersial atau stasiun radio amatir yang kuat, komponen-komponen tersebut mungkin akan diintegrasikan ke dalam satu atau beberapa modul yang lebih besar. Selain itu, kontrol dan pengaturan parameter seperti frekuensi, amplitudo, dan modulasi biasanya juga dilakukan melalui sistem kendali yang terhubung ke berbagai komponen pemancar.

Persamaan Matematis

Sinyal AM dapat direpresentasikan dengan persamaan matematis sederhana. Misalkan (A) adalah amplitudo gelombang pembawa, (Am ) adalah amplitudo sinyal informasi, (f_c) adalah frekuensi gelombang pembawa, (f_m) adalah frekuensi sinyal informasi yang jauh lebih kecil dari pada f_c, Φ adalah fase gelombang, dan y(t) adalah sinyal yang termodulasi. Persamaan matematis untuk sinyal AM adalah sebagai berikut:

Proses demodulasi di penerima dilakukan dengan menghilangkan gelombang pembawa dan menghasilkan kembali sinyal informasi yang asli.

Persamaan di atas mencerminkan cara AM menggabungkan sinyal informasi dengan gelombang pembawa menjadi sinyal termodulasi. Saat sinyal informasi berubah, amplitudo gelombang pembawa juga berubah sesuai, membawa informasi tersebut.

Indeks Modulasi

Modulation index (indeks modulasi) adalah parameter penting dalam sistem modulasi, termasuk dalam modulasi amplitudo (AM). Indeks modulasi menggambarkan seberapa besar amplitudo sinyal informasi mempengaruhi amplitudo gelombang pembawa. Hal ini memungkinkan kita untuk mengukur seberapa jauh gelombang pembawa telah dimodulasi oleh sinyal informasi.

Untuk AM, indeks modulasi (m) didefinisikan sebagai perbandingan antara amplitudo sinyal modulasi (M) dan amplitudo gelombang pembawa (A_c). Secara matematis, indeks modulasi dapat dihitung dengan rumus berikut:

m = M/A_c

Indeks modulasi tersebut dapat berada dalam rentang nilai antara 0 hingga 1 atau jika dalam persentase adalah 0 – 100%. Nilai 0 menunjukkan bahwa tidak ada modulasi yang terjadi (gelombang pembawa tetap pada amplitudo konstan), sedangkan nilai 1 menunjukkan modulasi penuh. Secara intuitif, semakin besar indeks modulasi, semakin kuat pengaruh sinyal modulasi terhadap gelombang pembawa, dan semakin banyak informasi yang dapat ditransmisikan. Namun, jika indeks modulasi terlalu besar atau lebih dari 1, gelombang pembawa dapat mengalami distorsi yang disebut dengan clipping yang dapat mengganggu proses demodulasi di penerima.

Dalam praktiknya, indeks modulasi sering diatur dengan hati-hati sesuai dengan kebutuhan aplikasi dan kondisi transmisi. Pada AM, nilai indeks modulasi yang umum adalah sekitar 0,6 hingga 1 untuk transmisi suara, sementara nilai yang lebih rendah dapat digunakan untuk transmisi data atau aplikasi khusus lainnya.

Aplikasi

Modulasi amplitudo (AM) telah digunakan dalam berbagai aplikasi di bidang komunikasi dan elektronika. Berikut adalah beberapa aplikasi utama dari AM:

1. Radio Siaran: AM merupakan teknik modulasi yang paling umum digunakan dalam penyiaran radio AM. Stasiun radio AM menggunakan modulasi amplitudo untuk mentransmisikan berbagai program radio seperti berita, musik, siaran olahraga, dan program hiburan lainnya kepada pendengar di seluruh dunia.
2. Komunikasi Nirkabel Jarak Jauh: AM digunakan dalam komunikasi nirkabel jarak jauh, terutama pada frekuensi HF (High Frequency). Sinyal AM pada frekuensi HF memiliki kemampuan penyebaran yang baik dan dapat mencapai jarak yang sangat jauh, sehingga sering digunakan dalam komunikasi antara negara-negara yang terpisah jauh.
3. Sistem Komunikasi Darurat: AM sering digunakan dalam sistem komunikasi darurat seperti panggilan darurat, sistem penyiaran darurat, dan komunikasi darurat di wilayah-wilayah yang terpencil atau terdampak bencana alam. Karena kemampuannya untuk menjangkau jarak yang jauh, AM sering menjadi pilihan dalam situasi-situasi di mana komunikasi penting untuk keamanan dan keselamatan.
4. Komunikasi Udara: AM digunakan dalam komunikasi antara pesawat udara dan menara kontrol lalu lintas udara. Meskipun banyak penerbangan modern menggunakan komunikasi digital, AM tetap menjadi bagian penting dari komunikasi udara, terutama dalam penerbangan umum dan di wilayah-wilayah yang tidak dilayani oleh sistem komunikasi digital.
5. Radio Amatir: Radio amatir juga sering menggunakan AM untuk komunikasi antara penggemar radio amatir di seluruh dunia. AM masih menjadi salah satu mode yang populer di kalangan radio amatir, terutama dalam kontes-kontes radio dan kegiatan-kegiatan komunikasi lainnya.

Meskipun teknologi digital telah menjadi lebih umum dalam komunikasi modern, modulasi amplitudo masih tetap relevan dalam banyak aplikasi dan terus digunakan di berbagai bidang.

Baca juga: Aliasing dalam Sampling Sinyal: Mengungkap Fenomena yang Merusak Kualitas Sinyal

Kesimpulan

Amplitude Modulation adalah salah satu teknik yang paling mendasar dalam komunikasi nirkabel. Dengan memodulasi amplitudo gelombang pembawa dengan sinyal informasi, AM memungkinkan transmisi audio, data, dan bahkan video melalui gelombang radio. Dari penemuan awal hingga implementasi modern, AM tetap menjadi komponen vital dalam sistem komunikasi global kita.

Referensi

Sato, Y. (1975). A method of self-recovering equalization for multilevel amplitude-modulation systems. IEEE Transactions on communications, 23(6), 679-682.

Roder, H. (1931). Amplitude, phase, and frequency modulation. Proceedings of the Institute of Radio Engineers, 19(12), 2145-2176.
