Thermal Conductivity Analyzer: Prinsip Kerja, Parameter yang Bisa Diperoleh, dan Aplikasinya

Thermal Conductivity Analyzer (TCA) adalah alat yang digunakan untuk mengukur konduktivitas termal suatu bahan/material. Konduktivitas termal adalah kemampuan suatu bahan untuk menghantarkan panas. Semakin besar nilai konduktivitas termal suatu bahan, semakin baik bahan tersebut dalam menghantarkan panas. Dengan menggunakan TCA, kita dapat mengetahui seberapa baik suatu material dapat mengalirkan panas yang penting untuk berbagai aplikasi industri dan penelitian. Contoh TCA adalah Hot Disk TPS 2500 S,7866 Thermal Conductivity Analyzer, Michell XTC501, dan lain sebagainya.

Pengertian Thermal Conductivity Analyzer

Thermal Conductivity Analyzer adalah alat laboratorium yang digunakan untuk mengukur konduktivitas termal bahan padat, cair, atau gas. Prinsip dasar yang digunakan dalam TCA adalah hukum Fourier yang menyatakan bahwa panas akan mengalir dari daerah yang memiliki suhu tinggi ke daerah yang memiliki suhu rendah.

Konduktivitas termal adalah ukuran kemampuan suatu bahan untuk mengalirkan panas. Dengan kata lain, semakin tinggi nilai konduktivitas termal suatu bahan, semakin cepat suatu panas/kalor yang dapat merambat melalui bahan tersebut. Contohnya, logam seperti tembaga atau aluminium memiliki konduktivitas termal yang tinggi, sehingga sering digunakan dalam aplikasi yang memerlukan penghantaran panas yang efisien, seperti dalam pembuatan alat-alat pendingin atau peralatan pemanas. Sebaliknya, bahan dengan konduktivitas termal yang rendah, seperti isolator termal atau bahan isolasi seperti kaca wol atau styrofoam, cenderung lebih lambat dalam mengalirkan panas. Oleh karena itu, bahan-bahan tersebut sering digunakan sebagai isolator termal untuk menjaga suhu tetap stabil atau mengurangi perpindahan panas.

Prinsip Kerja

Prinsip kerja TCA melibatkan pengukuran perbedaan suhu antara dua ujung sampel bahan yang sedang diuji. Biasanya, sampel tersebut ditempatkan di antara dua pemanas yang memiliki suhu yang dikontrol dengan baik. Salah satu pemanas memanaskan sampel, sementara yang lainnya bertindak sebagai referensi untuk mengukur perbedaan suhu. Ketika panas mengalir melalui sampel, perbedaan suhu diukur, dan dari sini konduktivitas termal sampel dapat dihitung.

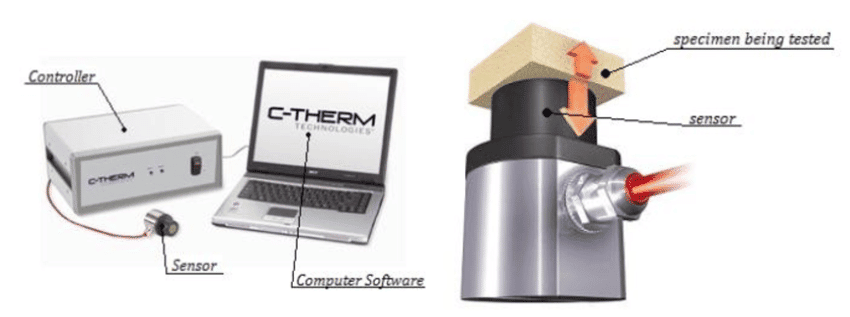

Komponen Umum pada Thermal Conductivity Analyzer

Thermal Conductivity Analyzer (TCA) memiliki beberapa komponen umum yang membentuk sistemnya. Berikut adalah beberapa komponen umum yang biasanya terdapat dalam TCA:

1. Sampel: Sampel adalah bahan yang akan diuji untuk mengukur konduktivitas termalnya. Sampel dapat berupa padatan, cairan, atau gas tergantung pada jenis TCA yang digunakan dan aplikasinya.
2. Sistem Pemanas: Sistem pemanas terdiri dari pemanas atau elemen pemanas yang digunakan untuk memanaskan sampel. Ada dua pemanas yang umumnya digunakan dalam TCA: pemanas referensi dan pemanas sampel. Pemanas referensi berfungsi untuk mempertahankan suhu konstan pada salah satu ujung sampel, sementara pemanas sampel memanaskan sampel secara terkontrol.
3. Sensor Suhu: Sensor suhu digunakan untuk mengukur suhu pada berbagai titik di sekitar sampel. Informasi suhu ini diperlukan untuk menghitung perbedaan suhu antara pemanas referensi dan pemanas sampel, yang penting untuk mengukur konduktivitas termal.
4. Kontroler Suhu: Kontroler suhu mengatur suhu pemanas referensi dan pemanas sampel sesuai dengan parameter yang ditetapkan. Ini memastikan bahwa suhu tetap stabil selama pengujian.
5. Sistem Pengukuran: Sistem pengukuran digunakan untuk mengukur perbedaan suhu antara pemanas referensi dan pemanas sampel. Hal ini dapat dilakukan dengan menggunakan sensor suhu atau teknologi lain seperti termokopel.
6. Pengontrol dan Pengolah Data: Pengontrol dan pengolah data mengatur proses pengujian dan menganalisis data yang dihasilkan selama pengujian. Ini termasuk perangkat lunak yang digunakan untuk memantau dan merekam hasil pengukuran.
7. Kontainer atau Sel: Kontainer atau sel adalah tempat di mana sampel ditempatkan selama pengujian. Kontainer ini dirancang untuk memastikan kontak yang baik antara sampel dan pemanas, serta untuk meminimalkan kebocoran panas selama pengujian.
8. Sistem Vakum (Opsional): Beberapa TCA dilengkapi dengan sistem vakum untuk mengurangi pengaruh konveksi panas dan memastikan kondisi pengujian yang stabil, terutama saat menguji gas atau cairan.

Itulah beberapa komponen umum yang biasanya ditemukan dalam Thermal Conductivity Analyzer. Konfigurasi dan detail setiap komponen dapat bervariasi tergantung pada desain dan spesifikasi TCA yang digunakan

Parameter yang Bisa Diperoleh

Thermal Conductivity Analyzer (TCA) dapat memberikan berbagai parameter terkait konduktivitas termal suatu bahan. Beberapa parameter yang dapat diperoleh dari TCA antara lain:

1. Konduktivitas Termal (k): Parameter utama yang diukur oleh TCA adalah konduktivitas termal suatu bahan. Konduktivitas termal (k) adalah ukuran kemampuan suatu bahan untuk mengalirkan panas.
2. Perbedaan Suhu (ΔT): TCA juga memberikan informasi tentang perbedaan suhu antara dua ujung sampel bahan yang sedang diuji. Perbedaan suhu ini penting untuk menghitung konduktivitas termal dengan menggunakan hukum Fourier.
3. Koefisien Perambatan Panas (α): Selain konduktivitas termal, TCA juga dapat memberikan informasi tentang koefisien perambatan panas suatu bahan. Koefisien perambatan panas adalah besaran yang menggambarkan seberapa cepat panas dapat merambat melalui suatu bahan.
4. Konduktivitas Termal Relatif: TCA dapat digunakan untuk membandingkan konduktivitas termal relatif antara dua atau lebih bahan. Hal ini membantu dalam pemilihan material yang tepat untuk aplikasi tertentu berdasarkan karakteristik konduktivitas termalnya.
5. Konduktivitas Termal Spesifik: Beberapa TCA juga dapat memberikan informasi tentang konduktivitas termal spesifik pada suhu tertentu, yang berguna untuk memahami perilaku termal material pada kondisi operasional yang spesifik.
6. Data Kurva Konduktivitas Termal: TCA biasanya akan menghasilkan data dalam bentuk kurva yang menunjukkan konduktivitas termal suatu bahan sebagai fungsi dari suhu atau tekanan. Data ini membantu dalam pemahaman yang lebih baik tentang sifat termal bahan pada berbagai kondisi.

Dengan memperoleh parameter-parameter ini dari TCA, kita dapat memahami dengan lebih baik karakteristik konduktivitas termal suatu bahan dan mengaplikasikannya dalam berbagai bidang seperti industri, penelitian material, dan pengembangan produk.

Baca juga: Proses Perpindahan Kalor: Konduksi, Konveksi, dan Radiasi (warstek.com)

Aplikasi Thermal Conductivity Analyzer

1. Industri Minyak dan Gas: TCA digunakan untuk mengukur konduktivitas termal cairan dan gas yang berada dalam pipa dan tangki, membantu dalam pemantauan proses produksi dan transportasi.
2. Industri Elektronik: Dalam industri elektronik, TCA digunakan untuk mengukur konduktivitas termal material yang digunakan dalam pendingin dan pelindung termal pada komponen elektronik.
3. Industri Farmasi: Dalam pengembangan obat-obatan dan produksi farmasi, TCA digunakan untuk mengukur konduktivitas termal bahan kimia dan farmasi yang digunakan dalam formulasi dan proses produksi.
4. Penelitian Material: TCA sangat penting dalam penelitian material untuk mengukur konduktivitas termal berbagai jenis bahan, yang membantu dalam pengembangan material baru untuk berbagai aplikasi, seperti isolasi termal yang efisien atau material penghantar panas yang baik.
5. Industri Energi: Dalam industri energi, TCA digunakan untuk mengukur konduktivitas termal material isolasi dalam peralatan pembangkit listrik, seperti turbin uap dan pembangkit panas.

Kesimpulan

Thermal Conductivity Analyzer adalah alat penting dalam berbagai industri dan penelitian. Dengan kemampuannya untuk mengukur konduktivitas termal material, TCA membantu dalam pemantauan proses industri, pengembangan material baru, dan penelitian ilmiah yang berkaitan dengan transfer panas. Dengan pemahaman yang lebih baik tentang konduktivitas termal, kita dapat meningkatkan efisiensi proses industri dan mengembangkan material yang lebih baik untuk masa depan.

Referensi

Cha, J., Seo, J., & Kim, S. (2012). Building materials thermal conductivity measurement and correlation with heat flow meter, laser flash analysis and TCi. Journal of thermal analysis and calorimetry, 109(1), 295-300.

Paul, G., Chopkar, M., Manna, I., & Das, P. K. (2010). Techniques for measuring the thermal conductivity of nanofluids: a review. Renewable and sustainable energy reviews, 14(7), 1913-1924.
