Sumber Galat dalam Sistem Instrumentasi: Sensor, Pengolahan Sinyal, Faktor Lingkungan, dan Nonlinieritas

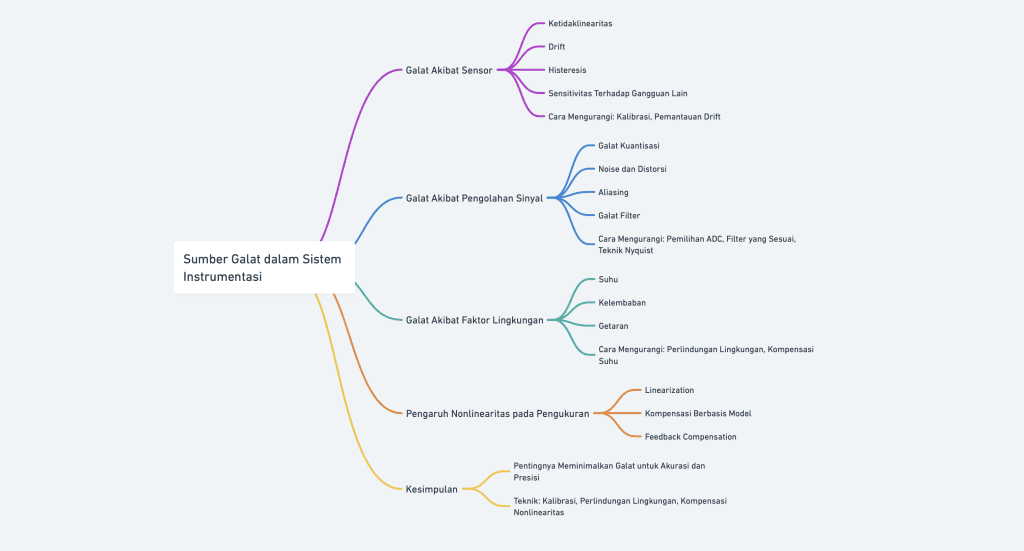

Galat dalam sistem instrumentasi adalah hal yang tidak dapat dihindari sepenuhnya, tetapi dapat diminimalkan dengan memahami dan mengelola berbagai sumber galat yang mungkin terjadi. Pada umumnya, galat dalam sistem instrumentasi dapat timbul dari berbagai sumber, seperti sensor, pengolahan sinyal, faktor lingkungan, dan sifat nonlinearitas sistem. Setiap sumber galat ini memiliki dampak tersendiri pada kualitas hasil pengukuran dan perlu dianalisis dengan baik agar sistem pengukuran dapat memberikan data yang akurat dan presisi.

Galat akibat Sensor

Galat akibat sensor merupakan salah satu sumber utama galat pada sistem instrumentasi. Sensor adalah komponen kunci dalam pengukuran yang berfungsi mengonversi besaran fisik seperti suhu, tekanan, atau kelembaban menjadi sinyal yang dapat diukur secara elektronik. Namun, sensor memiliki keterbatasan yang dapat menyebabkan galat, antara lain:

1. Ketidaklinearitas: Banyak sensor tidak memiliki respons linier terhadap perubahan besaran fisik. Misalnya, respons sensor suhu mungkin tidak proporsional terhadap perubahan suhu sebenarnya, menyebabkan galat dalam hasil pengukuran.
2. Drift: Seiring waktu, sensor dapat mengalami perubahan karakteristik yang menyebabkan hasil pengukuran menjadi tidak akurat. Drift bisa disebabkan oleh usia sensor, perubahan fisik, atau kerusakan akibat lingkungan.
3. Histeresis: Beberapa sensor menunjukkan histeresis, di mana nilai keluaran sensor berbeda tergantung pada apakah besaran yang diukur meningkat atau menurun. Histeresis menyebabkan hasil pengukuran yang tidak konsisten.
4. Sensitivitas Terhadap Gangguan Lain: Sensor dapat dipengaruhi oleh besaran fisik lain yang tidak diinginkan, seperti interferensi elektromagnetik atau tekanan yang tidak terkait dengan besaran yang seharusnya diukur.
5. Galat Kalibrasi: Sensor yang tidak dikalibrasi dengan benar akan memberikan hasil yang bias, dan ini merupakan galat sistematis yang konsisten. Misalnya, sensor suhu yang tidak dikalibrasi mungkin selalu menunjukkan suhu yang lebih tinggi atau lebih rendah dari nilai yang sebenarnya.

Untuk mengurangi galat akibat sensor, kalibrasi yang tepat dan penggunaan sensor dengan karakteristik linieritas yang baik sangat diperlukan. Selain itu, perawatan rutin dan pemantauan drift dapat membantu menjaga akurasi pengukuran.

Berikut adalah tabel yang mencantumkan drift dari berbagai sensor

Jenis Sensor	Tipe Drift	Rata-rata Drift per Tahun	Keterangan
Sensor Suhu (RTD)	Drift Termal	0.1% dari Nilai Baca	RTD mengalami perubahan resistansi karena variasi suhu yang menyebabkan drift.
Sensor Tekanan (Piezoelektrik)	Drift Akibat Tekanan	0.5% dari Rentang Maksimum	Sensor piezoelektrik dipengaruhi oleh tekanan jangka panjang, mengubah sensitivitas.
Sensor Arus (Hall Effect)	Drift Magnetik	0.2% dari Nilai Baca	Drift magnetik disebabkan oleh perubahan medan magnet di sekitar sensor.
Sensor Kelembaban (Capacitive)	Drift Kelembaban	1% dari Nilai Baca	Sensor kapasitas cenderung mengalami drift akibat perubahan kelembaban lingkungan.
Sensor Gas (MOS)	Drift Lingkungan	0.8% dari Rentang Maksimum	Sensor gas berbasis MOS dapat mengalami perubahan karakteristik karena polusi lingkungan.
Sensor Posisi (Potensiometer)	Drift Gesekan	2% dari Rentang Maksimum	Gesekan pada potensiometer menyebabkan drift, terutama setelah penggunaan berkepanjangan.

Galat akibat Pengolahan Sinyal

Galat akibat pengolahan sinyal timbul selama tahap konversi, pemrosesan, atau penafsiran sinyal yang diperoleh dari sensor. Sinyal yang dihasilkan oleh sensor biasanya harus diproses lebih lanjut sebelum dapat digunakan atau ditampilkan, dan proses ini dapat menambah galat dalam sistem:

1. Galat Kuantisasi: Pada sistem digital, sinyal analog yang diperoleh dari sensor harus dikonversi menjadi sinyal digital menggunakan Analog-to-Digital Converter (ADC). Proses kuantisasi ini sering menghasilkan galat kuantisasi, di mana nilai hasil konversi tidak sepenuhnya akurat karena keterbatasan resolusi ADC.
2. Noise dan Distorsi: Sinyal yang dihasilkan oleh sensor dapat terpengaruh oleh noise, baik dari sumber eksternal maupun internal, seperti noise termal pada sirkuit. Selain itu, distorsi sinyal dapat terjadi karena keterbatasan bandwidth pada rangkaian elektronik yang digunakan untuk pengolahan.
3. Aliasing: Jika sinyal analog tidak diambil sampel pada frekuensi yang memadai, maka akan terjadi aliasing, di mana sinyal dengan frekuensi tinggi akan muncul seolah-olah memiliki frekuensi rendah dalam domain digital. Hal ini menyebabkan informasi yang hilang atau kesalahan dalam analisis sinyal.
4. Galat Filter: Penggunaan filter untuk menghilangkan noise dapat menyebabkan galat pada sinyal, terutama jika filter yang digunakan tidak dirancang dengan benar atau memiliki keterlambatan fase yang signifikan.

Untuk mengurangi galat akibat pengolahan sinyal, pemilihan ADC dengan resolusi yang tepat, penggunaan filter yang sesuai, dan penerapan teknik pengambilan sampel Nyquist yang tepat adalah langkah penting.

Galat akibat Faktor Lingkungan (Suhu, Kelembaban, Getaran)

Galat akibat faktor lingkungan sering terjadi karena perubahan kondisi lingkungan di sekitar sensor atau sistem pengukuran. Faktor-faktor ini dapat memengaruhi sensor dan elemen elektronik lainnya, menyebabkan galat dalam pengukuran:

1. Suhu: Perubahan suhu dapat memengaruhi karakteristik sensor maupun rangkaian elektronik, seperti resistansi pada resistor atau tegangan referensi pada sensor. Hal ini menyebabkan perubahan dalam keluaran sensor yang tidak terkait dengan besaran yang diukur.
2. Kelembaban: Kelembaban tinggi dapat menyebabkan kondensasi dan korosi pada sirkuit dan sensor. Selain itu, kelembaban juga dapat mengubah konstanta dielektrik material yang digunakan dalam sensor kapasitor, mempengaruhi hasil pengukuran.
3. Getaran: Getaran dapat menyebabkan galat pada sensor yang beroperasi dengan komponen mekanik. Misalnya, pada sensor tekanan mekanis, getaran dapat mengubah tekanan internal sensor dan menyebabkan fluktuasi dalam keluaran.

Untuk mengurangi galat akibat faktor lingkungan, perlindungan lingkungan pada sensor, isolasi fisik, dan penggunaan teknik kompensasi suhu dapat diterapkan. Selain itu, pemilihan sensor yang memiliki ketahanan terhadap perubahan lingkungan juga penting untuk menjaga kualitas pengukuran.

Galat Sistematis dalam Instrumen dan Sistem Elektronik

Sistem elektronik yang digunakan untuk memproses sinyal dari sensor juga rentan terhadap galat sistematis. Beberapa contoh meliputi:

• Ketidaklinieran: Banyak sensor dan rangkaian elektronik memiliki respons yang tidak linier, sehingga perubahan input tidak menghasilkan perubahan output yang proporsional. Hal ini menyebabkan kesalahan, terutama ketika sensor digunakan di luar rentang operasi idealnya.
• Offset dan Span: Galat zero dan span sering terjadi jika instrumen tidak disetel dengan benar. Offset menyebabkan sensor menunjukkan nilai yang salah ketika seharusnya menunjukkan nol, sementara galat span berarti respons sensor tidak berubah secara proporsional dengan perubahan input.
• Aliasing: Dalam sistem digital, aliasing dapat terjadi ketika sinyal diambil sampel pada frekuensi yang lebih rendah dari frekuensi Nyquist. Aliasing menyebabkan sinyal dengan frekuensi tinggi muncul seolah-olah memiliki frekuensi yang lebih rendah, sehingga mengakibatkan interpretasi data yang keliru.

Galat Karena Gangguan Elektromagnetik (Electromagnetic Interference, EMI)

Gangguan elektromagnetik adalah masalah umum di lingkungan industri yang penuh dengan peralatan listrik dan sirkuit daya tinggi. Sinyal pengukuran sering kali dipengaruhi oleh medan elektromagnetik dari peralatan terdekat.

• Crosstalk: Ketika sinyal dari satu rangkaian mengganggu sinyal pada rangkaian lain, ini disebut crosstalk. Dalam pengukuran analog, crosstalk dapat menyebabkan fluktuasi yang tidak diinginkan pada sinyal yang diukur, yang menghasilkan data yang tidak akurat.
• Noise dari Sumber Listrik: Mesin industri yang menggunakan motor listrik atau inverters dapat menghasilkan noise yang masuk ke dalam sinyal pengukuran, terutama jika grounding dan shielding tidak dilakukan dengan benar. Noise ini menyebabkan galat acak yang membuat pengukuran menjadi tidak stabil.

Galat Akibat Kesalahan Manusia

Kesalahan manusia juga merupakan sumber galat yang sering terjadi di industri. Ini dapat terjadi pada berbagai tahap, termasuk pemasangan, konfigurasi, dan operasi.

• Kesalahan dalam Pengaturan Sensor: Misalnya, kesalahan dalam memilih rentang pengukuran sensor atau salah menghubungkan kabel dapat menyebabkan hasil pengukuran yang tidak sesuai. Selain itu, pengaturan mode manual yang tidak disengaja pada sistem otomatis (seperti yang terjadi dalam kecelakaan Helios Airways) dapat menyebabkan ketidakakuratan yang serius.
• Kalibrasi yang Tidak Sesuai: Jika kalibrasi tidak dilakukan dengan benar, atau jika operator tidak mengikuti prosedur kalibrasi standar, sensor mungkin menghasilkan nilai yang tidak akurat secara konsisten.
• Kesalahan Pembacaan dan Interpretasi: Operator yang salah membaca hasil pengukuran atau salah menginterpretasikan data dapat menyebabkan tindakan yang keliru dalam proses kontrol. Hal ini bisa mengarah pada overcorrecting atau undercorrecting parameter penting, yang dapat berdampak negatif pada hasil produksi.

Galat Mekanis

Dalam beberapa sistem pengukuran, perangkat mekanis seperti gear, diafragma, atau penggerak mekanik lainnya juga menjadi sumber galat.

• Gesekan: Gesekan dalam elemen mekanis dapat menyebabkan galat gesekan yang menghambat gerakan sensor, terutama pada pengukuran posisi atau perpindahan. Hal ini dapat menyebabkan pengukuran yang lambat atau tidak tepat.
• Kelelahan Material: Elemen mekanis yang terus menerus mengalami beban dapat mengalami kelelahan material, yang menyebabkan perubahan karakteristik seperti deformasi atau hilangnya elastisitas. Misalnya, diafragma dalam sensor tekanan dapat berubah bentuk seiring waktu, menyebabkan kesalahan pada pembacaan tekanan.

Pengaruh Nonlinearitas pada Pengukuran

Nonlinearitas adalah salah satu sumber galat yang sering muncul pada sistem pengukuran. Banyak sensor dan komponen pengolahan sinyal memiliki respons yang tidak linier terhadap perubahan input, yang berarti perubahan pada input tidak menghasilkan perubahan proporsional pada output. Pengaruh nonlinearitas dapat menyebabkan kesalahan besar dalam pengukuran, terutama jika sistem tidak dikalibrasi dengan benar untuk mengatasi respons yang tidak linier ini.

Nonlinearitas sering kali tidak dapat dihilangkan sepenuhnya tetapi dapat dikompensasi dengan menggunakan berbagai teknik:

1. Linearization: Penggunaan algoritma untuk mengubah respons sensor menjadi linier. Teknik ini dapat diterapkan di perangkat lunak dengan menggunakan polinomial atau fungsi interpolasi yang sesuai.
2. Kompensasi Berbasis Model: Dengan membangun model matematika yang menggambarkan respons nonlinear dari sensor, keluaran dapat dikoreksi sehingga hasil pengukuran menjadi lebih akurat.
3. Feedback Compensation: Dalam beberapa sistem, metode kontrol umpan balik dapat digunakan untuk mengurangi efek nonlinearitas dengan menyesuaikan input secara real-time berdasarkan keluaran yang diukur.

Kesimpulan

Galat dalam sistem instrumentasi dapat berasal dari sensor, pengolahan sinyal, perubahan lingkungan, dan sifat nonlinearitas pada sistem. Setiap sumber galat memiliki karakteristik dan tantangan tersendiri yang harus dihadapi untuk memastikan pengukuran yang akurat dan presisi. Melalui teknik seperti kalibrasi sensor, pemrosesan sinyal yang tepat, perlindungan terhadap pengaruh lingkungan, dan kompensasi nonlinearitas, dampak dari berbagai sumber galat dapat diminimalkan sehingga sistem dapat memberikan hasil yang andal. Pemahaman mendalam terhadap sumber galat dan cara menguranginya merupakan komponen penting dalam rekayasa sistem instrumentasi industri.
