Para insinyur terowongan menghadapi satu masalah yang sering tidak terlihat oleh orang luar, tetapi sangat menentukan kelancaran pekerjaan di bawah tanah. Masalah itu bernama mud cake, lapisan material lengket yang dapat terbentuk pada bagian depan mesin bor terowongan jenis Earth Pressure Balance atau EPB shield. Sekilas istilah ini terdengar sepele, seolah hanya kerak lumpur biasa. Padahal dalam praktiknya, mud cake dapat mengganggu efisiensi penggalian, menurunkan kinerja alat, meningkatkan risiko perawatan, dan mempersulit kendali proses tunneling. Karena itu, memahami bagaimana lapisan ini terbentuk menjadi sangat penting, terutama ketika proyek melewati lapisan tanah kohesif seperti mudstone.
Sebuah studi yang terbit pada 2026 di jurnal Tunnelling and Underground Space Technology berusaha menjawab persoalan ini dengan pendekatan yang sangat rinci. Para peneliti menelaah sifat teknik dan mekanisme pembentukan mud cake pada EPB shield yang bekerja di lapisan mudstone. Mereka tidak hanya mengamati gejala di lapangan, tetapi juga membawa sampel mud cake dan muck, material hasil galian, ke laboratorium untuk dianalisis dari berbagai sisi. Tujuannya jelas, yaitu memahami apa yang membuat lapisan ini terbentuk, mengapa ia bisa begitu lengket dan mengeras, serta bagaimana pengetahuan itu dapat membantu merancang strategi pencegahan yang lebih efektif.
Baca juga artikel tentang: Laut Cerdas, Bumi Berenergi: Revolusi Konversi Gelombang Menuju Energi Bersih
Bayangkan mesin bor terowongan sebagai alat raksasa yang harus terus menggigit tanah dan mendorong hasil galiannya keluar secara stabil. Mesin ini bekerja di lingkungan yang kompleks, penuh tekanan, kadar air yang berubah, dan material tanah yang sifatnya tidak seragam. Dalam kondisi ideal, tanah yang terpotong akan mengalir dan dipindahkan dengan cukup lancar. Namun pada beberapa jenis lapisan, terutama yang kaya partikel halus dan punya sifat lengket, sebagian material dapat menempel di area kerja alat, lalu perlahan membentuk lapisan padat. Lapisan inilah yang disebut mud cake.
Masalah muncul ketika mud cake tidak lagi menjadi lapisan tipis yang mudah dilepas, melainkan berkembang menjadi material yang lebih padat dan kuat. Jika ini terjadi, gaya gesek meningkat, proses pemotongan tanah menjadi lebih berat, dan alat bisa kehilangan efisiensi. Dalam proyek besar, gangguan semacam ini bisa berujung pada keterlambatan, peningkatan biaya, dan kebutuhan intervensi teknis yang tidak sedikit. Itulah sebabnya penelitian tentang mud cake bukan urusan kecil. Ia menyentuh langsung persoalan keselamatan, ekonomi, dan keberhasilan proyek infrastruktur bawah tanah.
Dalam studi ini, peneliti mengumpulkan sampel mud cake dan muck selama proses tunneling EPB shield pada lapisan mudstone. Mereka lalu mengujinya dengan berbagai metode laboratorium, termasuk scanning electron microscopy atau SEM untuk melihat struktur mikroskopis, pengukuran kadar air, densitas partikel, batas Atterberg, distribusi ukuran partikel, komposisi mineral, mercury intrusion porosimetry untuk membaca karakter pori, serta unconfined compressive strength untuk melihat kekuatan material. Daftar pengujiannya memang panjang, tetapi pesan utamanya sederhana. Peneliti ingin memahami mud cake dari luar sampai ke dalam, dari komposisi mineral hingga susunan porinya.
Pendekatan semacam ini penting karena mud cake bukan sekadar lumpur basah yang mengering. Ia adalah hasil interaksi kompleks antara ukuran partikel, kandungan air, mineral aktif, tekanan mekanis, dan perubahan struktur pori selama proses penggalian. Jika hanya dilihat dengan mata telanjang, kita mungkin menyebutnya tanah yang menempel. Namun pada level teknik, sifatnya bisa sangat berbeda dari muck biasa. Ia bisa lebih padat, lebih rapat, lebih kuat, dan lebih sulit pecah. Justru perbedaan inilah yang perlu dipahami agar insinyur tahu mengapa mud cake terbentuk dan kapan ia mulai menjadi masalah serius.

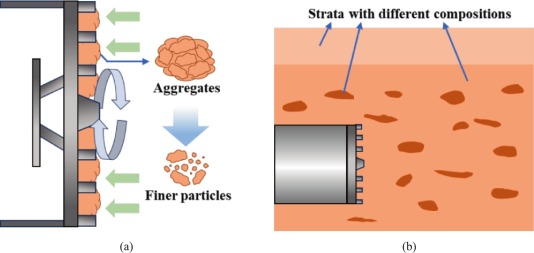

Salah satu unsur penting dalam pembentukan mud cake adalah dominasi partikel halus, terutama lempung dan lanau sangat halus, yang memiliki luas permukaan besar dan kemampuan berinteraksi kuat dengan air. Ketika material seperti ini mengalami tekanan dan geseran selama proses tunneling, partikel partikel dapat tersusun ulang menjadi struktur yang lebih rapat. Air di antara partikel ikut berperan sebagai medium yang awalnya membuat material plastis, tetapi dalam kondisi tertentu justru membantu proses pemadatan dan pembentukan lapisan yang kompak. Jika mineral tertentu seperti mineral lempung aktif juga hadir, daya lengket dan perilaku plastis material dapat meningkat.
Di sinilah mudstone menjadi menarik. Meski namanya mengandung kata stone, material ini sering memiliki perilaku yang berada di antara batuan lunak dan tanah kohesif, tergantung kondisi pelapukan, kadar air, dan struktur internalnya. Saat dipotong dan terganggu oleh alat gali, mudstone dapat menghasilkan partikel halus yang sangat mudah berubah perilaku. Material yang awalnya tampak padat dapat berubah menjadi massa plastis, lalu di bawah tekanan dan gesekan membentuk mud cake yang kuat di permukaan alat. Dengan kata lain, pembentukan mud cake bukan hanya soal jenis tanah, tetapi juga soal bagaimana tanah itu bereaksi ketika diproses secara mekanis.
Hasil pengujian mikroskopis dan karakterisasi pori dalam studi semacam ini biasanya membantu menunjukkan bahwa mud cake memiliki struktur yang lebih rapat daripada material galian biasa. Pori porinya cenderung lebih kecil dan konektivitasnya berubah, yang menandakan terjadinya pemadatan serta restrukturisasi internal. Jika kekuatan tekan bebasnya juga meningkat, itu berarti mud cake bukan sekadar endapan lunak, tetapi sudah berkembang menjadi lapisan dengan integritas mekanis yang cukup tinggi. Inilah yang membuatnya sulit dibersihkan dan berpotensi mengganggu bagian kerja mesin.
Batas Atterberg dan distribusi ukuran partikel juga memberi petunjuk penting. Material dengan plastisitas tinggi cenderung lebih mudah berubah bentuk tanpa langsung pecah. Dalam konteks tunneling, sifat ini bisa menjadi masalah karena material dapat menempel, melapisi permukaan, lalu bertahan di sana sambil terus menerima partikel baru. Ketika ukuran partikel sangat halus mendominasi, ruang antarpadat menjadi kecil dan gaya kohesi meningkat. Akibatnya, mud cake lebih mudah terbentuk dan lebih stabil.
Komposisi mineral ikut memperjelas cerita ini. Beberapa mineral lempung terkenal memiliki kecenderungan menyerap air, mengembang, dan membentuk perilaku lengket. Jika material hasil galian mengandung mineral seperti itu dalam proporsi yang berarti, maka risiko terbentuknya mud cake bisa meningkat. Dalam praktiknya, informasi mineralogi sangat berguna karena memberi dasar untuk memilih bahan aditif, strategi conditioning, atau pengaturan operasi mesin yang lebih tepat. Jadi studi ini tidak berhenti pada deskripsi gejala, tetapi membuka jalan ke solusi yang lebih rasional.
Semua ini bisa dibayangkan seperti adonan yang awalnya lunak lalu makin lama makin padat dan menempel kuat di alat pengaduk. Kalau komposisinya kaya partikel halus, kadar airnya pas, dan terus mendapat tekanan, adonan itu bisa berubah menjadi lapisan yang sulit dilepas. Pada mesin bor terowongan, fenomena serupa terjadi dalam skala industri besar dan dengan konsekuensi yang jauh lebih mahal.
Nilai penting dari penelitian ini terletak pada upayanya menghubungkan sifat material dengan mekanisme pembentukan mud cake. Dengan memahami bahwa struktur pori, plastisitas, kandungan partikel halus, dan mineralogi memainkan peran utama, insinyur dapat mulai merancang strategi mitigasi yang lebih presisi. Mereka bisa menyesuaikan parameter operasi EPB shield, memilih agen conditioning yang cocok, mengontrol kadar air dan perilaku massa galian, serta mengantisipasi zona geologi yang berisiko tinggi sebelum masalah berkembang.
Dalam proyek terowongan modern, kemampuan memprediksi gangguan jauh lebih berharga daripada sekadar bereaksi setelah kerusakan atau penurunan performa terjadi. Studi seperti ini membantu menggeser praktik lapangan dari pendekatan coba coba ke pendekatan berbasis bukti. Setiap data tentang pori, plastisitas, dan komposisi mineral menjadi potongan penting dalam memahami perilaku material bawah tanah yang sering tampak misterius.
Penelitian ini memperlihatkan bahwa lapisan lumpur yang terlihat sepele ternyata menyimpan persoalan teknik yang kompleks. Mud cake pada EPB shield bukan hanya sisa kotoran dari proses penggalian, melainkan hasil interaksi rumit antara air, partikel halus, mineral, tekanan, dan gesekan. Ketika lapisan itu terbentuk di mudstone, ia bisa menjadi cukup kuat untuk mengganggu kerja mesin dan menurunkan efisiensi tunneling. Dengan membedahnya lewat mikroskop, pengujian kekuatan, analisis pori, dan karakterisasi material, para peneliti membantu dunia teknik memahami satu langkah lebih jauh bagaimana tanah berubah menjadi masalah mekanis. Dari situ, harapannya sederhana tetapi penting, yaitu membuat pembangunan terowongan menjadi lebih lancar, lebih aman, dan lebih cerdas dalam menghadapi tantangan geologi yang tersembunyi di bawah permukaan.
Baca juga artikel tentang: Mesin Cahaya Tertua di Bumi: Bagaimana Cyanobacteria Mengonversi Cahaya Menjadi Energi
REFERENSI:
Xu, Gongyun dkk. 2026. Engineering properties and formation mechanism of mud cake on EPB shields in cohesive strata: a case study in mudstone. Tunnelling and Underground Space Technology 168, 107223.
