Kecepatan pengiriman data dalam jaringan telekomunikasi tidak bersifat terbatas, melainkan dibatasi oleh karakteristik saluran transmisi fisik. Artikel ini membahas landasan teori laju data berdasarkan Teorema Nyquist dan Kapasitas Shannon. Fokus pembahasan diarahkan pada pengaruh lebar pita (bandwidth), jumlah level sinyal, serta adanya gangguan derau (noise) dalam menentukan batas laju bit maksimum yang dapat dicapai oleh suatu sistem komunikasi.
1. Dasar Teori Data Laju
Dalam sistem komunikasi data, efisiensi pengiriman informasi yang dinyatakan dalam satuan bit per second (bps) dipengaruhi oleh beberapa parameter utama, yaitu:
- Lebar Pita (Bandwidth), yaitu rentang frekuensi yang dapat dilewati oleh sinyal pada suatu saluran komunikasi.
- Level Sinyal, yaitu jumlah variasi amplitudo, fase, atau frekuensi yang digunakan untuk merepresentasikan data digital.
- Kualitas Saluran, yang ditentukan oleh tingkat gangguan atau derau (kebisingan) pada media transmisi.
Parameter ketiga tersebut menjadi dasar dalam penentuan batas teoritis laju data pada sistem komunikasi.
2. Teorema Nyquist untuk Saluran Tanpa Derau
Teorema Nyquist–Shannon merupakan dasar penting dalam teori informasi dan mengirimkan sinyal digital. Prinsip ini menyatakan bahwa suatu sinyal kontinu dapat direkonstruksi secara sempurna tanpa kehilangan informasi. Hal tersebut dapat dicapai asalkan proses sampling dilakukan dengan frekuensi minimal dua kali frekuensi tertinggi dari sinyal tersebut.
Nyquist menyatakan bahwa jika suatu sinyal tidak memiliki komponen frekuensi di atas Hz, maka sinyal tersebut dapat ditentukan secara lengkap dengan pengambilan sampel setiap 1/2B detik. Berdasarkan prinsip ini, laju bit maksimum pada saluran ideal tanpa derau dapat dinyatakan dengan persamaan berikut:
Persamaan Nyquist:
Keterangan:
- Bit Rate: Laju data maksimum dalam bit per detik (bps).
- B (Bandwidth): Lebar pita saluran dalam satuan Hertz (Hz).
- L : Jumlah level sinyal diskrit yang digunakan.
Persamaan ini menunjukkan bahwa laju data dapat ditingkatkan dengan memperbesar bandwidth atau dengan menambah jumlah level sinyal. Namun, peningkatan tingkat sinyal memiliki keterbatasan praktis karena sensitivitas terhadap gangguan dan kesalahan deteksi.
3. Kapasitas Shannon untuk Saluran Berderau (Saluran Bising)
Pada kondisi nyata, saluran komunikasi tidak pernah bebas dari gangguan. Keberadaannya membatasi kemampuan sistem dalam membedakan sinyal yang dikirim. Untuk kondisi ini, Claude Shannon merumuskan batas teoritis laju data maksimum yang dapat dicapai pada saluran berderau, yang dikenal sebagai Kapasitas Shannon.
Persamaan Shannon:
Keterangan:
- C (Kapasitas): Kapasitas saluran maksimum dalam bit per detik (bps).
- B (Bandwidth): Lebar pita saluran dalam Hertz (Hz).
- SNR (Signal-to-Noise Ratio): perbandingan daya sinyal terhadap daya derau.
Persamaan Shannon menunjukkan bahwa kapasitas saluran bergantung pada bandwidth dan rasio sinyal terhadap derau. Tidak seperti Teorema Nyquist, kapasitas Shannon tidak bergantung secara langsung pada jumlah level sinyal, melainkan pada kualitas saluran komunika.
4. Contoh Studi kasus
Seorang insinyur jaringan bernama Budi mendapat tugas untuk memasang jaringan komunikasi digital di sebuah desa terpencil dengan memanfaatkan infrastruktur kabel tembaga lama. Kabel tersebut memiliki batasan lebar pita sebesar 4 kHz (4.000 Hz).
Kantor pusat bertujuan agar jaringan tersebut mampu mengirimkan data dengan kecepatan 40 kbps (40.000 bps) agar layanan internet di desa dapat berjalan dengan baik. Sebelum instalasi dilakukan, Budi mengukur kualitas saluran dan menemukan bahwa tingkat gangguan pada kabel cukup tinggi, dengan nilai Signal-to-Noise Ratio (SNR) sebesar 20 dB.
Berdasarkan kondisi tersebut, Budi perlu menentukan secara matematis apakah target kecepatan 40 kbps dapat dicapai, atau apakah kecepatan tersebut harus diturunkan agar transmisi data tetap andal dan tidak mengalami kerusakan informasi.
5. Penyelesaian Studi Kasus
Untuk menyelesaikan permasalahan tersebut, dilakukan dua tahap analisis menggunakan persamaan dasar telekomunikasi, yaitu Kapasitas Shannon dan Teorema Nyquist.
Tahap 1: Menghitung Batas Maksimal Saluran (Kapasitas Shannon)
Konversi SNR dari dB ke rasio linier:
Perhitungan kapasitas Shannon:
Berdasarkan Kapasitas Shannon, laju data saluran maksimum hanya 26,6 kbps, sehingga target 40 kbps tidak mungkin tercapai karena melampaui batas saluran fisik.
Tahap 2: Penentuan Level Sinyal (Teorema Nyquist)
Dengan memilih laju data aman 24 kbps, jumlah level sinyal ditentukan sebagai berikut:
Agar transmisi 24 kbps dapat dilakukan secara andal, sistem harus menggunakan sinyal 8 level, yang masih realistis untuk kabel tembaga lama.
6. Hasil Grafik pada matlab
A. Perbandingan Kapasitas Shannon dan Data Target Laju
(Gambar 1: Grafik Perbandingan Kapasitas Shannon dan Target Laju Data dengan MATLAB)
Grafik batang ini mengilustrasikan kesenjangan antara target kecepatan dari kantor pusat sebesar 40 kbps dengan batas fisik maksimal (Kapasitas Shannon) yang hanya mencapai 26,6 kbps pada saluran kabel tembaga desa tersebut. Visualisasi ini membuktikan bahwa target awal tidak melampaui batas karena kemampuan fisik media transmisi.
B. Sinyal Terima pada Saluran Berderau (SNR = 20 dB)

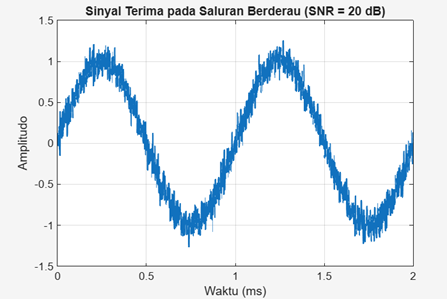

(Gambar 2: Grafik Sinyal Terima pada Saluran Berderau (SNR = 20 dB) dengan MATLAB)
Gambar ini menunjukkan bentuk sinyal gelombang yang telah terkontaminasi oleh derau ( noise ) selama proses transmisi melalui kabel tembaga lama. Fluktuasi pada gelombang sinus ini merepresentasikan tantangan bagi perangkat penerima dalam membedakan antara informasi asli dan gangguan, yang secara matematis dibatasi oleh nilai SNR 20 dB.
C. Batas Nyquist dan Shannon pada Bandwidth 4 kHz
(Gambar 3: Grafik Batas Nyquist dan Shannon pada Bandwidth 4 kHz dengan MATLAB)
Grafik ini membandingkan kurva teoritis Nyquist yang terus meningkat seiring penambahan level sinyal (L) dengan garis putus-putus horizontal yang melambangkan “langit-langit” Kapasitas Shannon. Terlihat bahwa meskipun kita menambah level sinyal, laju data yang andal dibatasi oleh garis Shannon di angka 26,6 kbps.
d. Kapasitas Shannon vs SNR (Bandwidth = 4 kHz)
(Gambar 4: Grafik Kapasitas Shannon vs SNR (Bandwidth = 4 kHz) dengan MATLAB)
Grafik linier ini menunjukkan hubungan langsung antara kualitas saluran (SNR dalam dB) dengan kapasitas maksimal yang bisa dicapai. Titik pada grafik ini menunjukkan posisi kabel di desa terpencil tersebut (20 dB) yang berada jauh di bawah garis merah target 40 kbps, namun masih berada di atas garis hijau “kecepatan aman” 24 kbps yang dipilih Budi.
e. Laju Data Nyquist terhadap Level Sinyal (L)
(Gambar 5: Laju Data Nyquist terhadap Level Sinyal (L) dengan MATLAB)
Grafik ini penentuan penentuan strategi modulasi yang dilakukan Budi. Titik kotak merah pada koordinat L=8 menunjukkan bahwa untuk mencapai laju data aman sebesar 24 kbps pada bandwidth 4 kHz, sistem harus dikonfigurasi menggunakan 8 level sinyal diskrit sesuai dengan perhitungan Teorema Nyquist.
Kesimpulan
Berdasarkan pembahasan dan analisis studi kasus yang telah dipaparkan, dapat disimpulkan bahwa laju transmisi data dalam sistem telekomunikasi dikendalikan oleh interaksi yang kompleks antara desain teknis sistem dan batasan fisik media transmisi. Teorema Nyquist memberikan fondasi desain pada kondisi ideal tanpa gangguan, di mana kecepatan dapat ditingkatkan melalui tingkat manipulasi sinyal dan lebar pita. Namun, di dunia nyata, Kapasitas Shannon hadir sebagai batas atas mutlak yang ditentukan oleh kualitas saluran atau Signal-to-Noise Ratio (SNR). Melalui studi kasus digitalisasi di desa terpencil, terbukti secara matematis bahwa target kecepatan yang melampaui batas Kapasitas Shannon (seperti target 40 kbps pada saluran berkapasitas 26,6 kbps) akan terhenti pada kegagalan transmisi. Oleh karena itu, sinergi antara pemilihan level sinyal Nyquist dan pemahaman terhadap batas Shannon sangat krusial bagi setiap teknisi untuk menciptakan jaringan komunikasi yang efisien, stabil, dan andal.
