Galat acak adalah galat yang terjadi karena fluktuasi yang tidak dapat diprediksi dalam proses pengukuran, sering disebabkan oleh gangguan eksternal seperti getaran, noise elektrik, atau perubahan kondisi lingkungan yang tidak dapat diantisipasi. Galat acak tidak dapat dihilangkan sepenuhnya, tetapi dapat dikurangi sehingga tidak mempengaruhi hasil pengukuran secara signifikan. Dalam artikel ini, kita akan membahas beberapa teknik yang digunakan untuk mengkompensasi galat acak, termasuk penggunaan teknik pemfilteran sinyal, perancangan yang baik untuk mengurangi noise, serta teknik averaging dan smoothing.
Daftar isi
Penggunaan Teknik Pemfilteran Sinyal
Pemfilteran sinyal adalah metode umum yang digunakan untuk mengurangi galat acak dalam sistem pengukuran. Filter berfungsi untuk memisahkan sinyal yang diinginkan dari noise, sehingga meningkatkan rasio sinyal terhadap noise (SNR). Berikut adalah beberapa jenis filter yang sering digunakan:
Filter Low-pass
Low-pass filter adalah filter yang memungkinkan sinyal frekuensi rendah melewati sistem sementara menghilangkan sinyal frekuensi tinggi yang umumnya merupakan noise. Filter ini sangat efektif untuk mengurangi galat acak yang memiliki komponen frekuensi tinggi, terutama ketika mengukur sinyal yang berubah secara perlahan seperti suhu atau tekanan.
- Aplikasi: Low-pass filter sering digunakan pada sistem yang mengukur sinyal yang memiliki perubahan lambat tetapi terpengaruh oleh noise yang berosilasi cepat. Contohnya, sensor suhu di lingkungan yang memiliki noise elektromagnetik.
- Kelemahan: Low-pass filter tidak cocok untuk mengukur sinyal yang memiliki komponen frekuensi tinggi yang relevan, karena filter ini juga akan menghilangkan bagian dari sinyal yang penting tersebut.
Filter High-pass
High-pass filter memungkinkan sinyal frekuensi tinggi untuk melewati sistem dan menghilangkan sinyal frekuensi rendah. Filter ini digunakan ketika noise frekuensi rendah, seperti drift atau fluktuasi lingkungan yang lambat, mengganggu pengukuran.
- Aplikasi: High-pass filter dapat digunakan dalam pengukuran yang membutuhkan sensitivitas terhadap perubahan cepat, seperti pada sensor getaran.
- Kelemahan: Filter ini tidak efektif jika sinyal yang diinginkan memiliki komponen frekuensi rendah yang signifikan, karena sinyal tersebut juga akan dihilangkan.
Filter Kalman
Kalman filter adalah filter digital yang digunakan untuk memperkirakan keadaan dari sistem dinamis, menggunakan model matematis dari sistem tersebut. Filter ini bekerja dengan menggabungkan pengukuran yang diambil dengan prediksi yang dihitung berdasarkan model sistem, sehingga mengurangi noise secara efektif.
- Aplikasi: Kalman filter sangat efektif untuk mengurangi galat acak pada sistem yang berubah-ubah, seperti sensor posisi pada sistem navigasi atau robotika. Filter ini dapat memberikan estimasi yang optimal meskipun pengukuran yang diperoleh sangat terpengaruh oleh noise.
- Keunggulan: Keunggulan utama Kalman filter adalah kemampuannya untuk bekerja secara real-time dengan memperbaiki prediksi berdasarkan pengukuran aktual, menjadikannya ideal untuk sistem kontrol yang memerlukan respons cepat terhadap kondisi dinamis.
Pengurangan Noise melalui Perancangan yang Baik
Selain menggunakan filter, galat acak dapat dikurangi dengan merancang sistem pengukuran yang baik. Hal ini melibatkan beberapa langkah untuk mengurangi sumber noise sejak awal:
- Pengkabelan yang Tepat: Penggunaan kabel berpelindung (shielded cable) dan teknik pengkabelan yang baik dapat membantu mengurangi induksi elektromagnetik dari lingkungan sekitar. Penggunaan teknik pengkabelan yang berpasangan seperti twisted pair juga dapat mengurangi noise yang masuk ke dalam sinyal.
- Isolasi Elektrik: Mengisolasi sensor dan rangkaian elektronik dari sumber noise, seperti motor listrik atau sumber daya AC, dapat mengurangi pengaruh noise induktif. Isolasi juga dapat dicapai dengan menggunakan transformer atau optocoupler untuk memisahkan sirkuit bertegangan tinggi dari sirkuit pengukuran.
- Grounding yang Tepat: Sistem grounding yang buruk dapat menyebabkan ground loop, di mana noise dari sirkuit lain mengalir ke dalam sistem pengukuran. Grounding yang baik dan konsisten sangat penting untuk meminimalkan noise.
- Penyeimbangan Impedansi: Dalam sistem sinyal analog, menjaga impedansi yang seimbang antara sensor dan rangkaian pengukuran dapat mengurangi pantulan sinyal dan mengurangi noise yang masuk ke sistem.
Teknik Averaging dan Smoothing
Averaging dan smoothing adalah metode statistik yang digunakan untuk mengurangi galat acak dengan memanfaatkan sifat acak dari noise, yaitu kecenderungan untuk membatalkan satu sama lain ketika dirata-rata.
Averaging
Averaging melibatkan pengambilan rata-rata dari beberapa pengukuran untuk mengurangi efek galat acak. Dengan melakukan pengukuran berulang kali dan menghitung rata-rata, pengaruh noise yang terjadi secara acak akan berkurang, sementara sinyal yang sebenarnya akan menjadi lebih jelas.

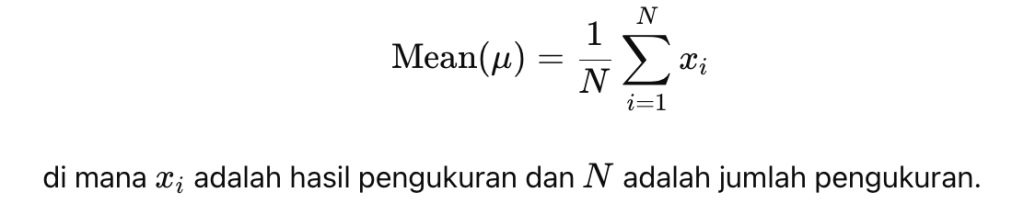

- Rumus Rata-rata:
- Aplikasi: Averaging sangat efektif pada sistem di mana pengukuran dapat diulang dalam waktu singkat, seperti dalam sensor suhu atau tekanan yang stabil. Dengan rata-rata yang lebih besar, noise dapat dikurangi lebih signifikan.
- Kelemahan: Averaging tidak cocok untuk pengukuran yang memerlukan respons cepat, karena waktu yang diperlukan untuk melakukan beberapa pengukuran dapat menyebabkan delay yang signifikan.
Smoothing
Smoothing melibatkan penggunaan teknik matematika untuk mengurangi fluktuasi pada data yang diukur, terutama jika fluktuasi tersebut disebabkan oleh noise acak. Salah satu teknik smoothing yang populer adalah Moving Average.

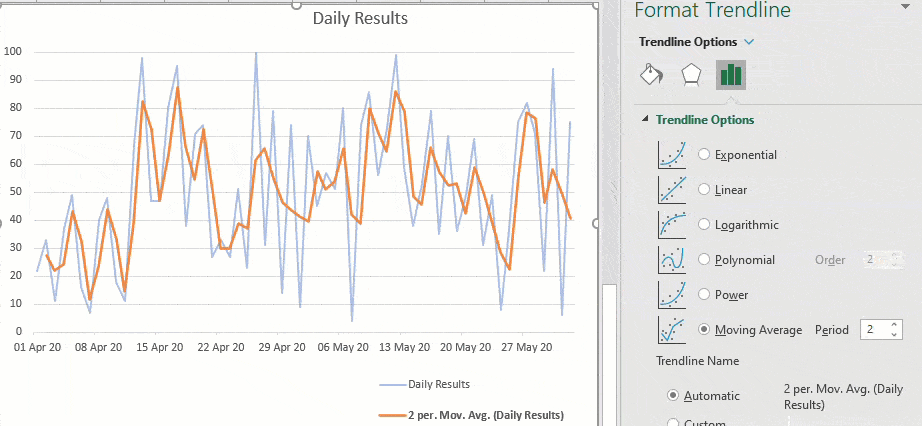

- Moving Average: Moving average menghitung rata-rata dari sejumlah pengukuran terakhir, dan bergerak seiring waktu dengan menggeser jendela pengukuran. Teknik ini efektif untuk mengurangi noise acak sementara tetap mempertahankan tren sinyal.

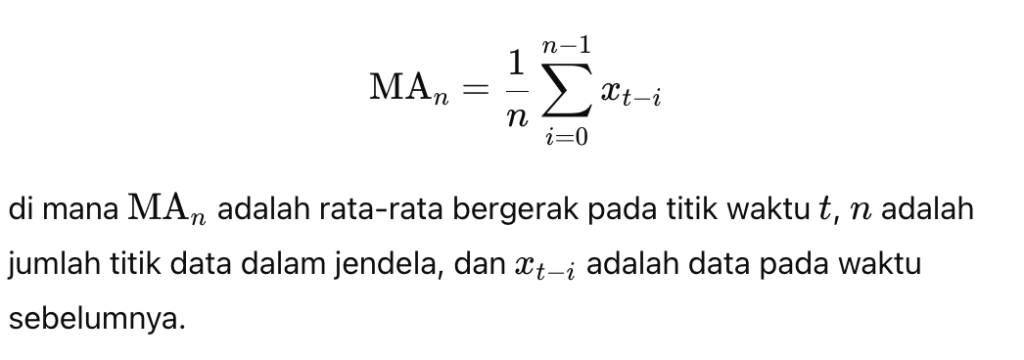

- Rumus Moving Average:
- Eksponensial Smoothing: Smoothing eksponensial memberikan bobot yang lebih besar pada data yang lebih baru, sehingga memberikan respons yang lebih cepat terhadap perubahan tanpa terlalu terpengaruh oleh noise acak.
Kesimpulan
Mengkompensasi galat acak dalam sistem instrumentasi melibatkan berbagai teknik yang dapat diterapkan untuk meningkatkan akurasi dan kualitas pengukuran. Penggunaan teknik pemfilteran sinyal seperti low-pass, high-pass, dan Kalman filter memungkinkan pengurangan noise dengan cara yang efisien. Selain itu, merancang sistem pengukuran yang baik, termasuk teknik pengkabelan, isolasi, dan grounding yang tepat, membantu mengurangi sumber noise dari awal.
Teknik averaging dan smoothing juga merupakan metode yang efektif untuk mengurangi efek galat acak dengan memanfaatkan karakteristik noise yang cenderung membatalkan satu sama lain. Dengan penerapan yang tepat dari teknik-teknik ini, galat acak dapat dikompensasi secara efektif, sehingga hasil pengukuran menjadi lebih andal dan sesuai dengan kebutuhan aplikasi di berbagai industri.
