Di era modern, kita hidup dikelilingi oleh gelombang elektromagnetik (GEM). Mulai dari sinyal ponsel, WiFi, radar penerbangan, hingga perangkat elektronik rumah tangga, semuanya memanfaatkan gelombang yang tak terlihat ini. Namun, ketika jumlah gelombang terus meningkat, muncul tantangan baru: interferensi elektromagnetik yang dapat mengganggu performa peralatan elektronik dan bahkan membahayakan sistem navigasi serta komunikasi. Dalam dunia militer, gelombang radar juga menjadi alat utama untuk mendeteksi keberadaan pesawat atau kapal, sehingga diperlukan teknologi yang mampu menyerap gelombang tersebut secara efektif demi meningkatkan keamanan.
Selama bertahun-tahun, para ilmuwan telah merancang berbagai material penyerap gelombang elektromagnetik. Sayangnya, banyak yang masih memiliki keterbatasan: tebal, berat, atau hanya bekerja pada rentang frekuensi tertentu. Untuk menjawab tantangan ini, sebuah konsep inovatif sedang naik daun: memanfaatkan lapangan listrik bawaan atau Built-in Electric Fields (BIEFs) dalam material nanohibrida. Pendekatan ini dijelaskan secara komprehensif dalam artikel ilmiah terbaru berjudul “New prospects in built-in electric fields for electromagnetic wave absorption: from fundamentals to interdisciplinary applications” yang terbit di jurnal Advanced Functional Materials pada 2025.
Baca juga artikel tentang: Snowball Earth: Tragedi Iklim Terbesar yang Membentuk Kehidupan

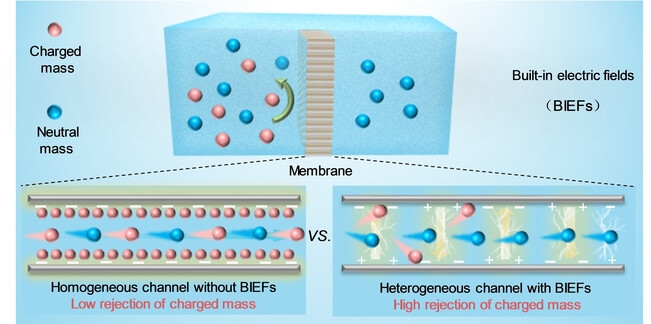

Secara sederhana, BIEF adalah lapangan listrik alami yang muncul di dalam material ketika dua bahan dengan sifat elektronik berbeda disatukan pada skala nano. Pada antarmuka keduanya, terjadi ketidakseimbangan muatan sehingga terbentuk gradien potensial listrik tanpa harus diberi sumber daya eksternal. Fenomena ini ibarat adanya “arus halus yang selalu siap bekerja” di dalam material. Kehadiran BIEF membuat material memiliki kemampuan unik dalam mengatur proses internal saat berinteraksi dengan gelombang elektromagnetik. Gelombang yang masuk dapat memicu muatan untuk bergerak atau melakukan polarisasi dengan lebih kuat, sehingga energi gelombang lebih banyak “hilang” atau terserap.
Jika diibaratkan, BIEF menjadikan setiap bagian nano dalam material sebagai “pejuang kecil” yang aktif melawan gelombang elektromagnetik. Bukan lagi sekadar menunggu dan merespons secara pasif, material ini bekerja secara cerdas dalam mengkonversi gelombang menjadi panas atau energi lain. Dengan begitu, kemampuan penyerapan meningkat drastis meski ketebalan dan berat material berkurang.
Penelitian menunjukkan bahwa penyerapan gelombang yang baik tidak hanya bergantung pada komposisi unsur kimia, tetapi juga pada bagaimana material itu diatur secara struktural. Di sinilah nanoteknologi memainkan peran penting. Dengan menggabungkan semikonduktor-semikonduktor, semikonduktor-logam, atau struktur van der Waals berlapis, antarmuka tempat BIEF terbentuk semakin banyak. Semakin kompleks struktur nano, semakin kuat pula efek penyerapan gelombang. Selain itu, para ilmuwan juga secara sengaja membentuk defek atau cacat nano yang justru berguna sebagai pusat polarisasi untuk memperkuat hilangnya energi gelombang. Pendekatan ini dikenal sebagai defect engineering.
Selain memiliki efisiensi lebih tinggi, material berbasis BIEF dapat bekerja dalam rentang frekuensi yang luas, dari gelombang mikro hingga gelombang radar. Hasilnya adalah material penyerap gelombang yang jauh lebih fleksibel dan dapat digunakan di berbagai perangkat. Lebih menarik lagi, konsep BIEF tidak berhenti pada satu fungsi saja. Dengan integrasi yang tepat, material ini dapat memiliki kemampuan tambahan seperti mendeteksi perubahan gelombang, menghasilkan energi melalui fotokatalisis, atau merespons lingkungan secara otomatis. Dengan kata lain, BIEF membuka era penyerap gelombang cerdas.
Bayangkan sebuah pesawat yang kulitnya dilapisi material berbasis BIEF. Saat terkena radar musuh, material tersebut tidak hanya menyerap gelombang dan membuat pesawat sulit terdeteksi, tetapi juga mampu menyesuaikan diri menurut intensitas gelombang yang datang. Atau bayangkan perangkat rumah seperti router, speaker pintar, dan alat medis sensitivitas tinggi yang tanpa gangguan karena dilindungi lapisan penyerap gelombang yang tipis, ringan, dan sangat efisien. Tidak berhenti di situ, bangunan perkotaan di masa depan mungkin akan memakai bahan ini sebagai pelindung untuk mengurangi kebocoran sinyal dan menjaga keamanan jaringan.
Tentu, semua inovasi ini masih menghadapi sejumlah tantangan. Pertama, pemahaman tentang efek BIEF masih berkembang. Karena fenomena ini terjadi pada skala atom dan nano, pengamatan serta pemodelan mekanismenya memerlukan teknologi karakterisasi yang sangat canggih. Kedua, produksi dalam skala besar masih menjadi hambatan. Mengatur struktur nano dengan presisi tinggi bukanlah proses yang murah atau mudah. Ketiga, integrasi fungsi ganda dalam satu material seringkali meningkatkan kompleksitas dan berpotensi memengaruhi stabilitas jangka panjang.
Walaupun begitu, para peneliti memandang tantangan tersebut bukan sebagai penghalang, melainkan sebagai peluang eksplorasi ilmu material generasi baru. Dengan kemajuan pesat dalam fabrikasi nano, simulasi komputasi, serta teknik karakterisasi material, kebijakan industri diperkirakan akan bergerak cepat untuk mendukung komersialisasi teknologi ini. Industri komunikasi, elektronik konsumen, penerbangan, otomotif, pertahanan, hingga sistem energi hijau bisa menjadi penerima manfaat utama dalam waktu dekat.
Satu hal yang pasti: teknologi ini akan semakin relevan seiring pertumbuhan jaringan komunikasi global, internet berbasis perangkat pintar (IoT), dan kebutuhan akan perlindungan elektromagnetik yang lebih canggih. Dengan pendekatan BIEF, manusia tidak hanya menciptakan material yang efisien, tetapi juga material yang aktif, pintar, dan siap beradaptasi terhadap tantangan dunia elektromagnetik modern.
Pada akhirnya, riset mengenai lapangan listrik bawaan ini bukan hanya tentang menyerap gelombang, melainkan tentang merancang masa depan. Masa depan dimana teknologi bekerja lebih aman, lebih efisien, dan lebih tak terlihat. Inilah langkah penting menuju era komunikasi yang lebih bersih dari interferensi, kendaraan yang lebih aman dari deteksi musuh, dan kehidupan yang lebih nyaman dengan hadirnya inovasi material yang bekerja secara cerdas dari dalam struktur atomnya.
Mungkin saja, dalam beberapa tahun mendatang, apa yang hari ini masih menjadi eksperimen di laboratorium akan menjadi bahan umum yang melindungi perangkat teknologi dalam kehidupan kita sehari-hari. Dan saat itu tiba, kita akan menyadari bahwa revolusi besar tersebut dimulai dari sebuah konsep kecil: lapangan listrik tersembunyi yang bekerja tanpa henti di kedalaman material.
